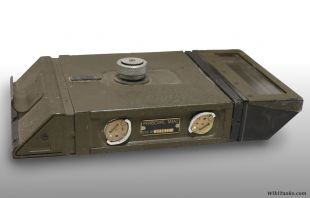

M4A1 Periscope
| Ópticas de los carros de combate de Estados Unidos |
| M4A1 Periscope | |
 | |
|---|---|
| Tipo | Mira periscópica para cañón Visor periscópico |
| País de origen |  Estados Unidos
|
| Historial de servicio | |
| Vehículos | M3/M5 Stuart, M4 Sherman, M18 Hellcat |
| Historial de producción | |
| Antecesor | M4 Periscope |
| Producido | 1943-1944 |
| Variantes | Telescopio interno M38A2, M47A2 o M77C según el cañón |
| Sucesor | M8 Periscope |
| Especificaciones generales | |
| Aumento | 1,44× |
| Campo de visión | 9º |
| Alcance máx. escalado |
Distinta retícula para cada cañón |
| Uso | Cañón de 37 mm M6 Cañón de 75 mm M3 Cañón de 76 mm M1 Obús de 105 mm M4 |
La M4A1 Periscope fue una mira periscópica estadounidense para carros de combate y cazacarros, una versión mejorada de la M4 Periscope. Se podía utilizar como visor indirecto para cada tripulante en un soporte giratorio intalado en la parte superior del habitáculo, y como mira para el artillero anclada al soporte del cañón mediante un brazo que hacía que el movimiento de ambos fuera solidario, en este caso incluía un telescopio interno de 1,44 aumentos y la retícula balística para apuntar el cañón correspondiente.
Variantes
Durante un tiempo fue la mira principal del artillero de todos los M4 Sherman. En este caso incluía un telescopio interno M38A2 para el Cañón de 75 mm M3. La ampliación ofrecida por este telescopio era de 1,44× con un campo de visión de 9º. Versiones posteriores de este periscopio tendrían retículas iluminadas, sin embargo, no se le mejoró ni el soporte ni el anclaje al cañón de los modelos anteriores.
Esquema de una M4A1 Periscope obtenido de un manual del M4A3 Sherman.
También se utilizó en carros ligeros M3 y M5 Stuart con el telescopio M40A2 para el Cañón de 37 mm M6 y en cazacarros M18 Hellcat con el telescopio M47A2 para el Cañón de 76 mm M1. Este último también se eplearía para los nuevos modelos de Sherman armados con el cañón de 76 mm. La última variante del telescopio interno fue el M77C, para los tanques Sherman armados con el Obús de 105 mm M4. En las fuentes no se especifica si también eran de 1,44 aumentos pero seguramente lo fueran, ya que todos ellos fueron luego sustituidos por el nuevo modelo de mira M8 Periscope de 1,8 aumentos.
Referencias
Este artículo fue redactado por Adrián Hermida para WikiTanks en base a las siguientes fuentes:
- R.P. Hunnicutt (2015). Sherman: A History of the American Medium Tank. Echo Point Books & Media. ISBN-13: 978-1626548619.
- Medium Tank M4A2 Technical Manual (TM 9-731B). Departamento de Guerra de Estados Unidos. Enero de 1943.
