MIM-104 Patriot
| Sistemas antiaéreos de largo alcance de la Guerra de Ucrania |
| Medio alcance: 2K12 Kub · Aspide 2000 · MIM-23 Hawk · S-125 · NASAMS 2 · IRIS-T SLM · 9K37 Buk Largo alcance: SAMP/T · Patriot · S-200 · S-300 · S-350 · S-400 |
| MIM-104 Patriot | |
 | |
|---|---|
| Tipo | Sistema antiaéreo de largo alcance |
| País de origen |  Estados Unidos
|
| Historial de servicio | |
| En servicio | 1981 - actualidad |
| Operador principal |  Fuerzas Armadas de Ucrania
|
| Historial de producción | |
| Diseñador | Raytheon, Hughes, y RCA |
| Diseñado | 1969 |
| Fabricantes | Raytheon, Lockheed Martin y Boeing |
| Producido | 1976 - ? |
| Variantes | MIM-104A, MIM-104B (PAC-1), MIM-104C (PAC-2), MIM-104D (PAC-2/GEM), MIM-104E (PAC-2/GEM+), MIM-104F (PAC-3) |
| Especificaciones generales | |
| Arma primaria | 4 (PAC-2) o 16 (PAC-3) misiles antiaéreos guiados por radar en cada vehículo lanzador |
El MIM-104 Patriot es un sistema antiaéreo móvil de largo alcance, de origen estadounidense, basado en vehículos lanzadores sobre chasis de camión, cuyo armamento consiste en cuatro misiles antiaéreos guiados por radar, otro vehículo que porta el radar, otro de mando y control, con otros posibles vehículos de apoyo. El radio de alcance efectivo máximo de los misiles del sistema Patriot va desde de los 60 a los 160 km, dependiendo de la variante, con un techo de servicio máximo de 24.200 metros.
Diseño y variantes
Los elementos básicos que componen un sistema de defensa aérea Patriot son:
- Un radar de alerta temprana, que detecta y rastrea los objetivos aéreos y envía la información al centro de control.
- Un centro de control, que procesa la información del radar y asigna los objetivos a los lanzadores.
- Varios lanzadores, normalmente 8, que cada uno almacena y dispara 4 misiles Patriot PAC-2 o 16 PAC-3 según las órdenes del centro de control.
- Los misiles Patriot, que tienen un sistema de guiado por radar activo y varios tipos de ojivas, según el modelo, especializadas en impactar y destruir distintos tipos de objetivos aéreos.
En el caso del Patriot, la unidad que opera el sistema es una batería (estructura organizativa equivalente a una compañía), donde además del propio sistema de defensa aérea, incluye unidades antiaéreas sistemas de corto alcance MANPADS o Avenger y unidades de apoyo operativo y de mantenimiento. El personal de una batería Patriot es de 90 a 100 personas.

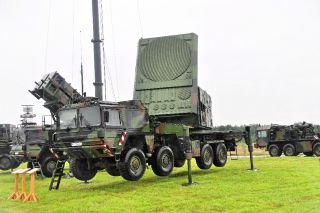

Unidad de radar
 Sección pendiente de ampliación.
|

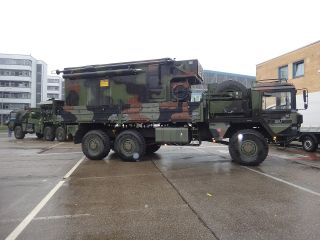

Estación de control
| Sección pendiente de ampliación.
|

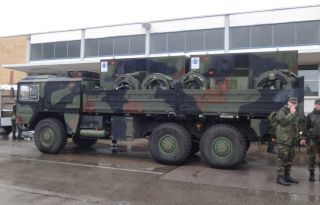

Planta energética
| Sección pendiente de ampliación.
|
Vehículos lanzadores

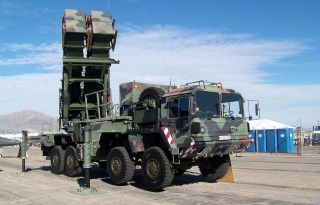

Las estaciones de lanzamiento M901 (PAC-2) y M902 (PAC-3) son unidades autónomas operadas de forma remota.
| Sección pendiente de ampliación.
|
Misiles
| MIM-104D/E PAC-2 | MIM-104F PAC-3 | MIM-104F PAC-3 MSE | |
|---|---|---|---|
| Misiles por celda |
1 (4 por lanzador) |
4 (hasta 16 por lanzador) | |
| Peso | 900 kg | 315 kg | n/d |
| Longitud | 5,3 m | 5,2 m | 5,3 m |
| Diámetro | 410 mm | 255 mm | 290 mm |
| Envergadura | 863 mm | n/d | n/d |
| Tipo de guiado | TVM (combinación de localización por radar semiactivo (SARH) y radiocomando) |
Localización por radar activo (ARH) | |
| Buscador | Radar semiactivo | Radar activo | |
| Peso de la cabeza de guerra |
84 kg HE-Frag | 8,2 kg HE-Frag | n/d |
| Mecanismo de detonación |
Proximidad por radiofrecuencia |
Impacto | |
| Motor | Cohete de combustible sólido de 1 etapa | ||
| Altitud máxima | 32.000 m | 24.000 m (blanco aerodinámico) 20.000 m (blanco balístico)[1] |
36.000 m |
| Velocidad máxima | 1.190 m/s (Mach 3,5) | n/d | n/d |
| Alcance máximo | 160 km | 80 km (blanco aerodinámico) 40 km (blanco balístico)[1] |
120 km (blanco aerodinámico) 60 km (blanco balístico)[1] |
En servicio
Ucrania
Entregas
| País | Cantidad | Fecha confirm. |
Fecha recepción | ||
|---|---|---|---|---|---|
| Baterías completas |
Lanzadores adicionales |
Misiles | |||
| Estados Unidos
|
1 | 21-12-2022 | Abr. 2023 | ||
| 1 | 11-06-2024 | ||||
| 1 | Oct. 2024 | ||||
 Alemania
|
1 | 164 | 05-01-2023 | 19-04-2023 | |
| 2 | 09-08-2023 | Ago. 2023 | |||
| 1 | 05-10-2023 | Dic. 2023 | |||
| 1 | 13-04-2024 | Jul. 2024 | |||
| 2 | 23-12-2024 | ||||
| 2 | 09-09-2025 | 02-11-2025 | |||
 Países Bajos
|
2 | ? | 20-01-2023 | Abr. 2023 | |
| ? | Oct. 2023 | ||||
| 3 | 28-11-2024 | ||||
 España
|
? | 26-04-2024 | May. 2024 | ||
 Rumanía
|
1 | 03-09-2024 | |||
 Israel
|
90 | 28-01-2025 | Ene. 2025 | ||
| Total | 9 | 9 | >254 | ||
El 9 de marzo de 2022, el Mando Europeo de Estados Unidos anunció, en respuesta a la invasión rusa de Ucrania, que enviaría dos sistemas de defensa aérea Patriot a Polonia para "contrarrestar proactivamente cualquier amenaza potencial a las fuerzas estadounidenses y aliadas en el territorio de la OTAN". En noviembre de 2022 Alemania también ofreció a Polonia sistemas de defensa aérea Patriot tras la muerte de dos ciudadanos por la caida de un misil en territorio polaco. En ese momento Polonia comenzó a proponer la entrega de estos sistemas a Ucrania.[2] En diciembre de 2022, como informó el ministro de defensa polaco Mariusz Blaszczak, Polonia pidió a Alemania que transfiriera directamente a Ucrania los Patriot que iba a desplegar su territorio pero Alemania se negó.[3]
- Primera entrega de Estados Unidos
El 19 de diciembre de 2022 el presidente ucraniano, Volodímir Zelenski, habló de negociar personalmente con el presidente estadounidense Biden sobre una posible transferencia de sistemas de misiles Patriot. El Ministro de Asuntos Exteriores de Ucrania, Dmytro Kuleba, dijo que ésta era la cuestión diplomática más difícil que habían enfrentado.[4]
El 20 de diciembre de 2022, se informó que la administración Biden entregaría un nuevo paquete de ayuda a Ucrania valorado en 1.850 millones de dólares que incluirían una batería Patriot.[5] Al día siguiente, el 21 de diciembre, durante una reunión con Zelenski ante la prensa en la Casa Blanca, Biden confirmó que Estados Unidos enviaría una batería Patriot a Ucrania, pero que se necesitarían "meses" para entrenar a las "docenas" de soldados necesarios para operar el sistema, probablemente en Alemania.[6]
- Primera entrega de Alemania
Por otra parte, el 5 de enero de 2023, Alemania anunció que enviaría otra batería Patriot y repuestos a Ucrania como parte de su propio paquete de ayuda militar.[7][8] El 19 de abril del 2023, fuentes oficiales del gobierno alemán anunciaron que se había entregado el sistema Patriot a Ucrania.[9]
- Colaboración de los Países Bajos
El 17 de enero de 2023, los Países Bajos anunciaron que enviarían un lanzador y el 20 de enero anunciaron que enviarían un segundo lanzador. El gobierno holandés también anunció que enviaría misiles.[10]
El 13 de octubre de 2023, el primer ministro neerlandés, Mark Rutte, anunció durante una visita a Odesa que los Países Bajos proporcionarían un número indeterminado de misiles adicionales a Ucrania para ayudar a defender las ciudades ucranianas de los ataques rusos en el invierno de 2023-2024.[11]
- Más entregas de Alemania
El 9 de agosto de 2023 el presidente ucraniano, Volodímir Zelenski, anunció que Alemania y Ucrania acordaron el suministro de más elementos de defensa aérea Patriot a Ucrania.[12] En consecuencia el Gobierno Alemán actualizó su lista de ayuda militar a Ucrania con 2 lanzadores adicionales para el sistema Patriot.[13][14]
El 5 de octubre de 2023, el canciller alemán Olaf Scholz informó en una cumbre de la Unión Europea celebrada en España que Alemania está trabajando en el suministro de un sistema adicional de defensa aérea Patriot a Ucrania de cara a los meses de invierno para garantizar la defensa de las infraestructuras y ciudades de Ucrania contra los ataques de drones y misiles rusos.[15] El entrenamiento del personal finalizaría a principios de diciembre.
El 13 de diciembre de 2023 el canciller alemán, Olaf Scholz, anunció la entrega de la segunda batería Patriot por parte de Alemania, la cual ya estaría en servicio ese año.[16] El segundo sistema entregado consistiría en una estación de control de tiro, una unidad de radar, 8 lanzadores y en torno a 60 misiles según un analista privado especializado en monitorizar la ayuda militar alemana a Ucrania.[17]
El ministro de defensa alemán, Boris Pistorius, anunció el 13 de abril de 2024 que el Gobierno de Alemania entregaría una tercera batería Patriot a Ucrania.[18] Esta tercera batería llegó a Ucrania a principios de julio de 2024.[19]
- Contribución de España
El 26 de abril de 2024 se conoció la decisión de España de suministrar misiles Patriot a la Fuerza Aérea de Ucrania ante la presión de la OTAN y la Unión Europea para que países europeos que disponen de este sistema de fabricación estadounidense, como España o Grecia, realicen entregas a Ucrania con la finalidad de reforzar su defensa antiaérea ante los ataques rusos.[20]
- Más entregas de Estados Unidos
El 11 de junio de 2024 el presidente de Estados Unidos, Joe Biden, aprobó la entrega Ucrania de una segunda batería de defensa antiaérea Patriot. Esta batería Patriot estaba ubicada en Polonia, donde había estado protegiendo a una fuerza rotativa de tropas estadounidenses que regresarían a Estados Unidos.[21]
Estados Unidos habría entregado a Ucrania un tercer sistema de defensa aérea Patriot a principios de octubre de 2024, según consta en los informes de ayuda militar publicado por el Ministerio de Defensa de Estados Unidos. En el documento del 26 de septiembre de 2024 solo aparecían dos sistemas Patriot como entregados, mientras que en la actualización publicada el 15 de octubre de 2024 se indicó que ya se habían entregado tres baterías.[22]
- Rumanía
El 3 de septiembre de 2024 el parlamento de Rumanía aprobó el envío de una batería Patriot a Ucrania.[23]
- Colaboración adicional de Países Bajos y Alemania
El 9 de junio de 2024, la radio pública holandesa NOS informó que los Países Bajos y Alemania construirán una línea de producción europea conjunta de misiles Patriot. Según se informó, las instalaciones se montarían en Alemania y el proyecto ha recibido el visto bueno de Estados Unidos.[24]
Unos meses después, el ministro de defensa neerlandés Ruben Brekelmans anunció el 28 de noviembre de 2024 que los Paises Bajos entregaría otros 3 lanzadores de misiles Patriot a Ucrania.[25] Por otra parte, en un gran paquete de ayuda militar del Gobierno Alemán para Ucrania anunciado en diciembre de 2024 se incluyeron otros 2 lanzadores de misiles Patriot.[26]
- Israel
El 28 de enero de 2025 se desveló que Israel estaba entregando aproximadamente 90 misiles Patriot a Ucrania. Los misiles se encontraban almacenados en Israel, después de ser retirados de servicio los últimos sistemas Patriot en ese país en abril de 2024, y se ha informado que serían entregados a Ucrania a través de Polonia. Equipos adicionales, como radares y otros equipos, serían transferidos primero a Estados Unidos para ser remodelados. La operación se aprobó en noviembre de 2024.[27][28]
Entrenamiento
En diciembre de 2023, Alemania completó el entrenamiento de su segundo grupo de soldados ucranianos en el sistema de defensa aérea Patriot. Este entrenamiento de seis semanas, celebrado en una base aérea de la Bundeswehr, involucró a unos 70 miembros del personal ucraniano, entre ellos oficiales con experiencia con sistemas de defensa aérea de la era soviética como el S-300.[19]
![Militares ucranianos recibieron instrucción sobre el mantenimiento de distintos elementos de un sistema Patriot.[29]](/images/thumb/8/83/Patriot_entr-4.jpg/290px-Patriot_entr-4.jpg)
Militares ucranianos recibieron instrucción sobre el mantenimiento de distintos elementos de un sistema Patriot.[29]
Unidad de radar.
Lanzadores de misiles.
![Militares ucranianos recibieron instrucción sobre el mantenimiento de distintos elementos de un sistema Patriot.[29]](/index.php?title=Archivo:Patriot_entr-4.jpg)
Unidades y despliegue
| Unidad | Fecha de activación |
Base | Versión |
|---|---|---|---|
 Fuerza Aérea de Ucrania
| |||
 96.ª Brigada de Misiles Antiaéreos |
? | Danylivka, Óblast de Kyiv | |
 138.ª Brigada de Misiles Antiaéreos |
? | Dnipró, Óblast de Dnipró | PAC-2 / PAC-3 |
El 27 de abril de 2023, el comandante de la Fuerza Aérea de Ucrania, el teniente general Mykola Oleshchuk, anunció que las dos baterías, tanto la procedente de Estados Unidos como la procedente de Alemania, ya estaban en servicio en Ucrania listas para labores de combate.[30]
Al mismo tiempo, el Mando de la Fuerza Aérea de Ucrania publicó un vídeo en el que el propio comandante Oleschuk inspeccionaba y mostraba uno de los sistemas Patriot recibidos. A pesar de que el vídeo fue grabado respetando al máximo el secreto sobre la ubicación del sistema de misiles tierra-aire, se captaron algunos detalles interesantes.[31]
Uno de los vehículos lanzadores de misiles PAC-2 de la batería Patriot alemana puesta en servicio en Ucrania en abril de 2023.
Imágenes del interior del puesto de mando de la batería Patriot entregada por Alemania, cuyas pantallas nos indican que se trata de una versión modernizada.
El comandante de la Fuerza Aérea de Ucrania, el teniente general Mykola Oleshchuk, agradeciendo personalmente la entrega de los sistemas Patriot junto a uno de sus lanzadores sobre chasis MAN.
Uno de ellos es que se puede decir con seguridad que se trata de la batería procedente de Alemania, que se identifica fácilmente por el chasis MAN y su peculiar camuflaje boscoso tricolor. Otro de los datos obtenidos es que la unidad que esa batería alemana es la 138.ª Brigada de Misiles Antiaéreos, como se puede ver en los parches que portan en el uniforme. Además, se grabaron imágenes interesantes dentro del puesto de mando que nos permiten identificar la versión exacta del sistema, ya que los monitores modernos que se ven están instalados solo en la versión PAC-3, que es capaz de destruir objetivos balísticos.
Cita
«La ventaja de este sistema es la posibilidad de cargar un lanzador con distintos tipos de misiles, de forma que nos podemos enfrentar a objetivos balísticos, aerodinámicos e incluso aeronaves de guerra electrónica.»
"Artem". Comandante ucraniano de la primera batería Patriot entregada por Alemania.[31]
|
Cuando se le preguntó al comandante de uno de los lanzadores del sistema Patriot qué objetivos quería destruir primero, este respondió que eran los Su-35 que lanzan bombas guiadas. En el vídeo también se muestra al Patriot con misiles antiaéreos PAC-2 para combatir este tipo de objetivos aéreos, pues permiten alcanzar objetos altamente aerodinámicos a una distancia de 150 km. Por otra parte, las capacidades de los misiles PAC-3 permiten combatir objetivos balísticos a una distancia de hasta 40 km y los PAC-3 MSE hasta 60 km.[32]
En combate
Destrucción de elementos de defensa aérea ucranianos identificados como S-300 por los rusos pero identificados como lanzadores Patriot por algunos analistas OSINT.
Destrucción de elementos de defensa aérea ucranianos identificados como S-300 por los rusos pero identificados como lanzadores Patriot por algunos analistas OSINT.
| Sección pendiente de ampliación.
|
Pérdidas
| Destr. | Dañ. | Aband. | Capt. | Total | |
|---|---|---|---|---|---|
| Lanzadores | |||||
| M901 | 2 | 2 | |||
Existen pruebas fotográficas de que durante la guerra, hasta enero de 2025, las Fuerzas Armadas de Ucrania tuvieron al menos 2 bajas de elementos de los sistemas Patriot. Se perdieron 2 lanzadores por destrucción.[33]
